鋼一族為您分享 — 不鏽鋼的質量通病（bìng）及超薄金屬門套的構造（zào）做法

今（jīn）天（tiān）這（zhè）篇文章羞羞视频將主要（yào）從材料屬（shǔ）性、工藝節點、質量通病以及設（shè）計把控等方（fāng）麵，幫助你構建起（qǐ）不鏽鋼飾麵的係統知識。

預（yù）計可幫你解決以下3個（gè）問題：

1、因為設計失誤經常造成的不鏽鋼質量通病（bìng）都有哪些？

2、在（zài）設計巡場時，常見的（de）不鏽鋼現場質量問題又有那些？

3、超薄金屬邊框（kuàng）門（mén）套的正確節點繪製方式是什麽樣的？

01.

你必須知道（dào）的不鏽鋼設計（jì）通病

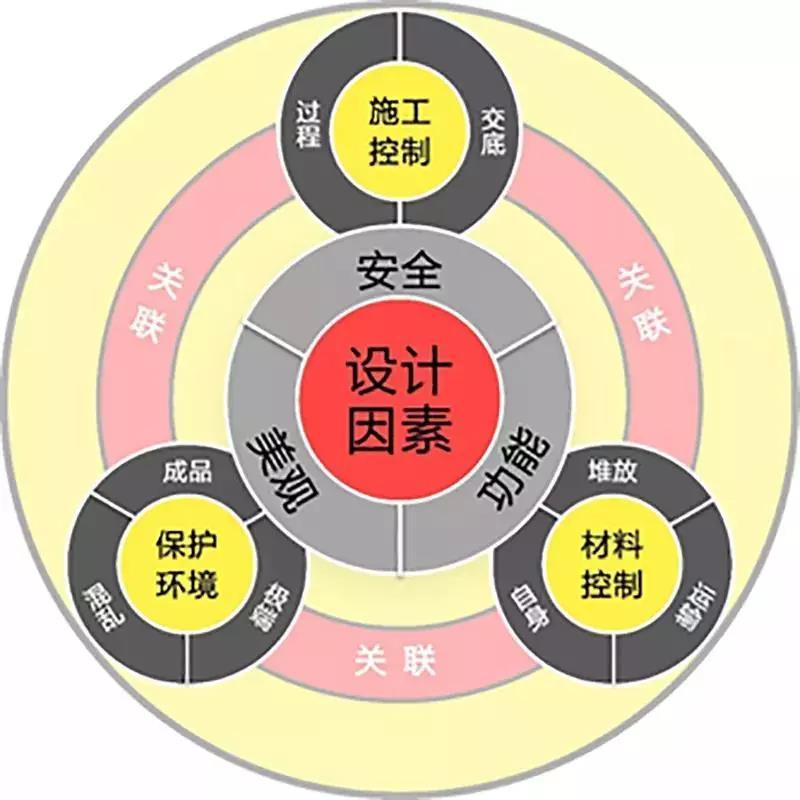

▲“功夫菜”質量通病分析模型（xíng）

任何（hé）質量通病都可以通過“功夫菜”來進行分析和主題研究。通過這個模型來（lái）分析設計問題至少有兩個好處：

一是幫助羞羞视频（men）更清更全的看清設計質量問題的成因；

二（èr）是有助（zhù）於自身對設計通病的記（jì）憶於理解；

關於不（bú）鏽鋼的（de）質量通病也不例外，接下來羞羞视频從設計因素、施工控製以（yǐ）及環（huán）境因素三方麵來（lái）深入分析裝飾工程（chéng）中不鏽（xiù）鋼飾麵、框架、邊條、隔斷等等（děng）做法的（de）常（cháng）見質量問題以及影響質（zhì）量的因素。

02.

設計因素（sù）導致的問題

任（rèn）何質量問題的起因，首先應（yīng）該想到是否由於（yú）設（shè）計前期考慮不周，導致後期施工漏洞百出。

正（zhèng）所謂巧婦難為無米之炊，沒有（yǒu）一個合理的設計方案和材料選樣，必然把（bǎ）握不好施工控製（zhì）這一關；因為不鏽鋼（gāng）的施工難度不大，隻要保證設計合理，材料合格，基本上不會出現大的問題。

一（yī）、與周邊材料無（wú）法收口、收口不密實

1、往往（wǎng）由於設（shè）計師（shī）經驗缺乏或沒有留意，導（dǎo）致（zhì）深化設計時（shí）太過於理想化。沒有（yǒu）考（kǎo）慮到現場施工的誤差以（yǐ）及複雜性，所以深化的圖紙往往都是“理（lǐ）想化收口”，比如下麵這些常（cháng）見的情（qíng）況（kuàng）：

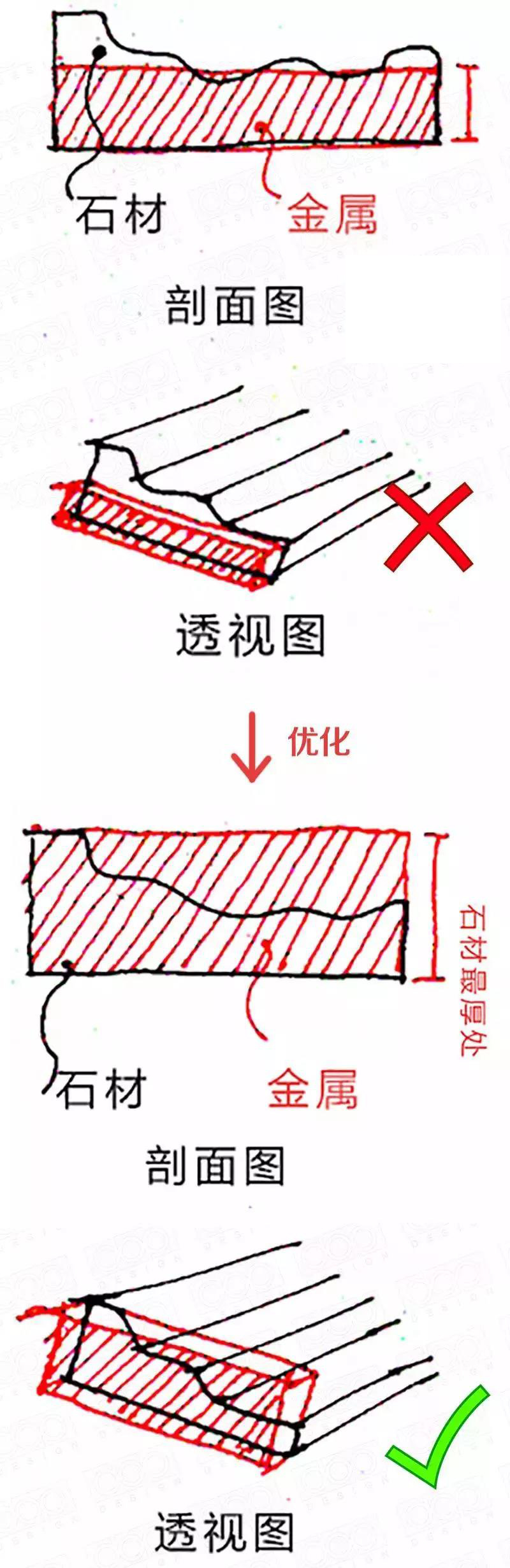

▲沒考慮到材料之間的收口關係，形成質量通病

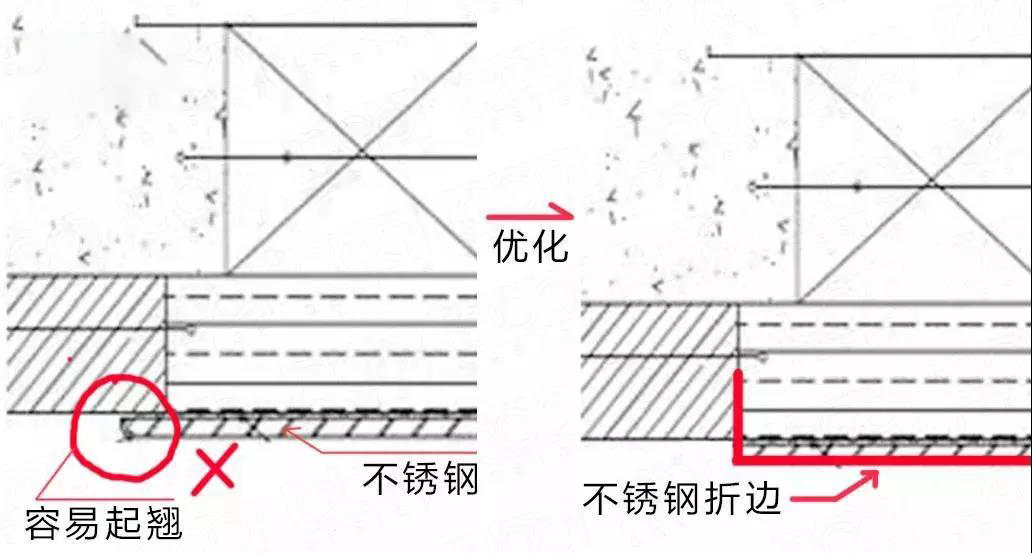

▲沒有考慮到不鏽鋼材料的特性

▲沒有（yǒu）考慮到現場施工的工（gōng）藝難度

2、如下圖所示，因為現場會由於各種因素造成與圖紙存在偏差、或者不鏽（xiù）鋼自身生產（chǎn）彎（wān）曲，導致收口不平，所（suǒ）以就不鏽鋼而（ér）言，在選擇收口方（fāng）式時因遵循，“能留槽就留槽、能折邊（biān）就折邊、能壓實就壓實”的原則。

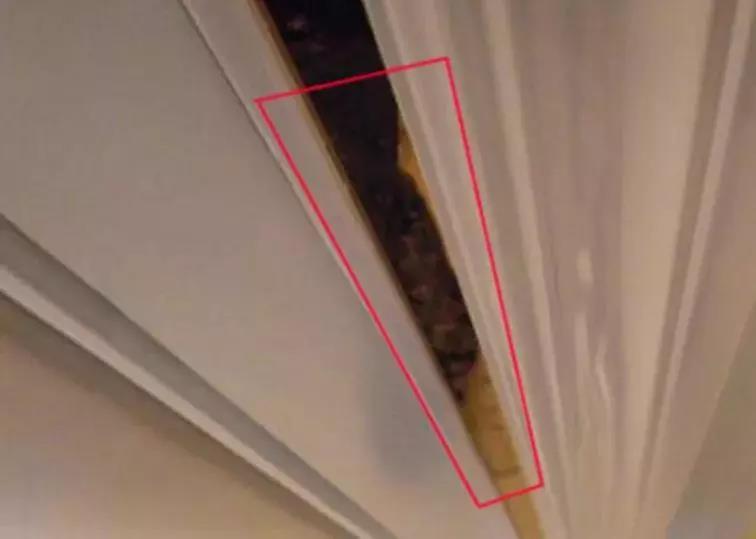

▲不鏽鋼與石材之間（jiān）存在縫隙

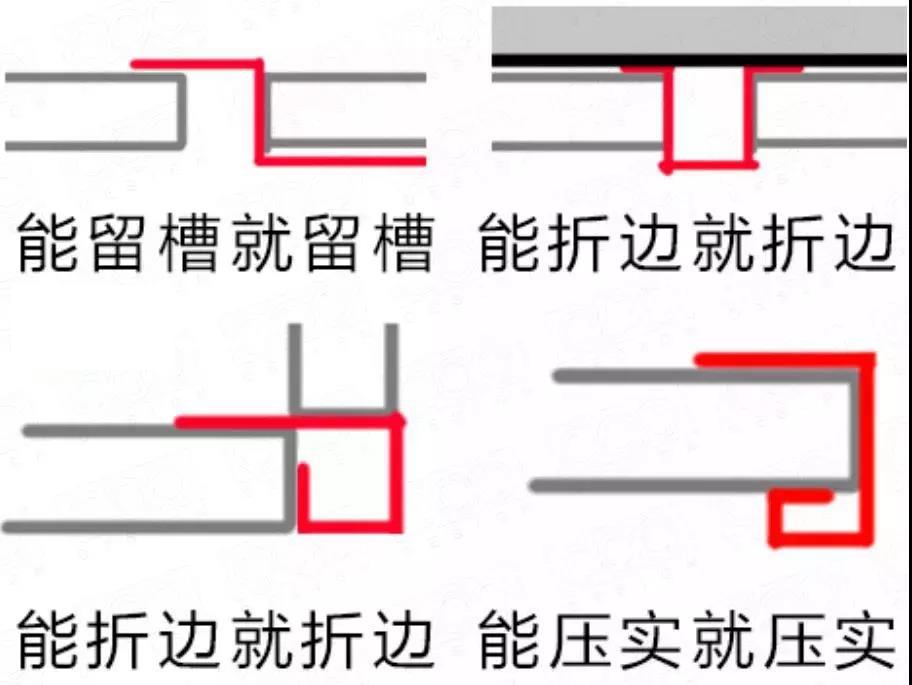

▲不鏽鋼收口原則

二、材料（liào）選擇不合理，既影響美觀，又難保施（shī）工質量

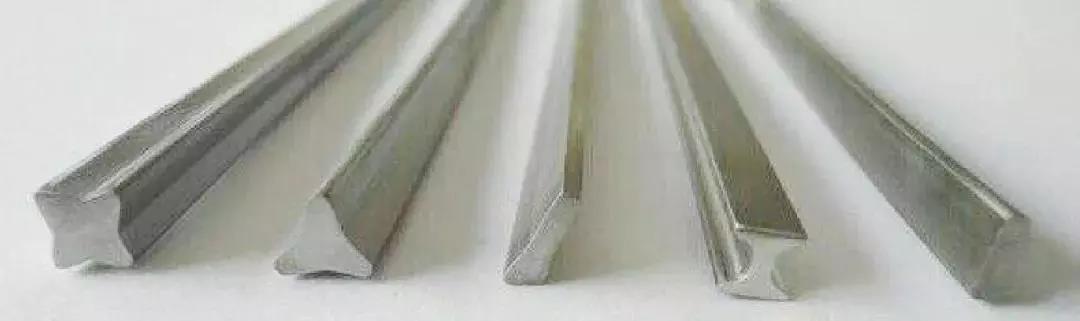

▲實心不鏽鋼（gāng）不（bú）一定比折邊不鏽鋼（gāng）更好

1、設計（jì）選樣時，應該根據項目實際情況選擇合適的材料；在實際過程中，設計師往往（wǎng）會誤認為實心不鏽鋼條比（bǐ）折邊不鏽鋼條質量好（hǎo）一些，最終（zhōng）盲目采用3mm、5mm、10mm等厚度的實心不（bú）鏽鋼條做為（wéi）收口條使用。

其實這是對材（cái）料的浪費，造成（chéng）不必（bì）要的項目成本增加。而在大多數情況下，深化設計對成（chéng）本的把控，就體現（xiàn）在這些方麵。

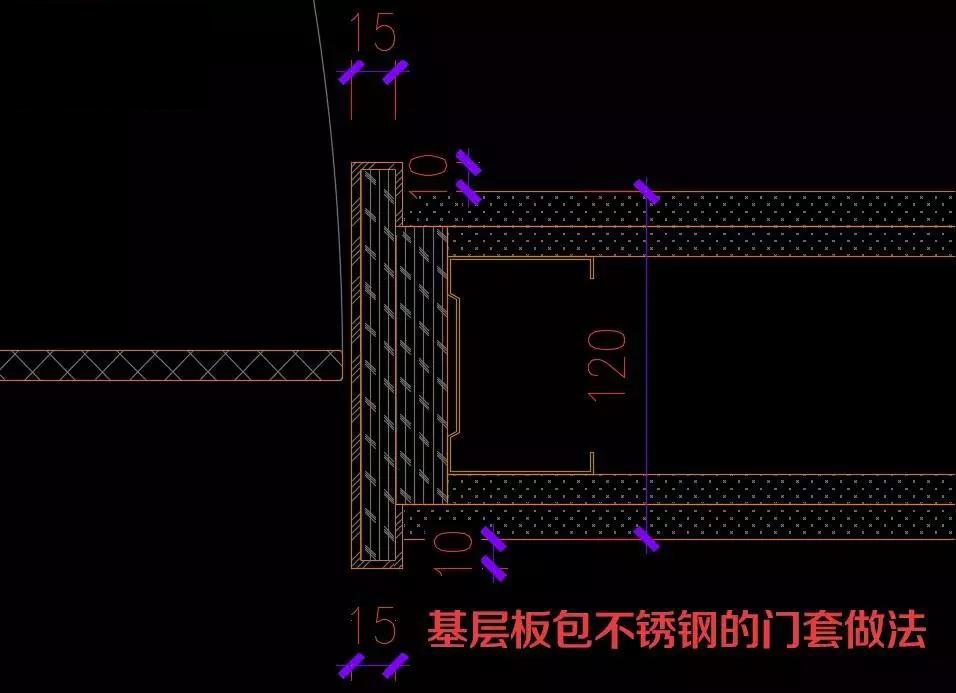

▲非常（cháng）浪費成（chéng）本的超薄金屬門套做法

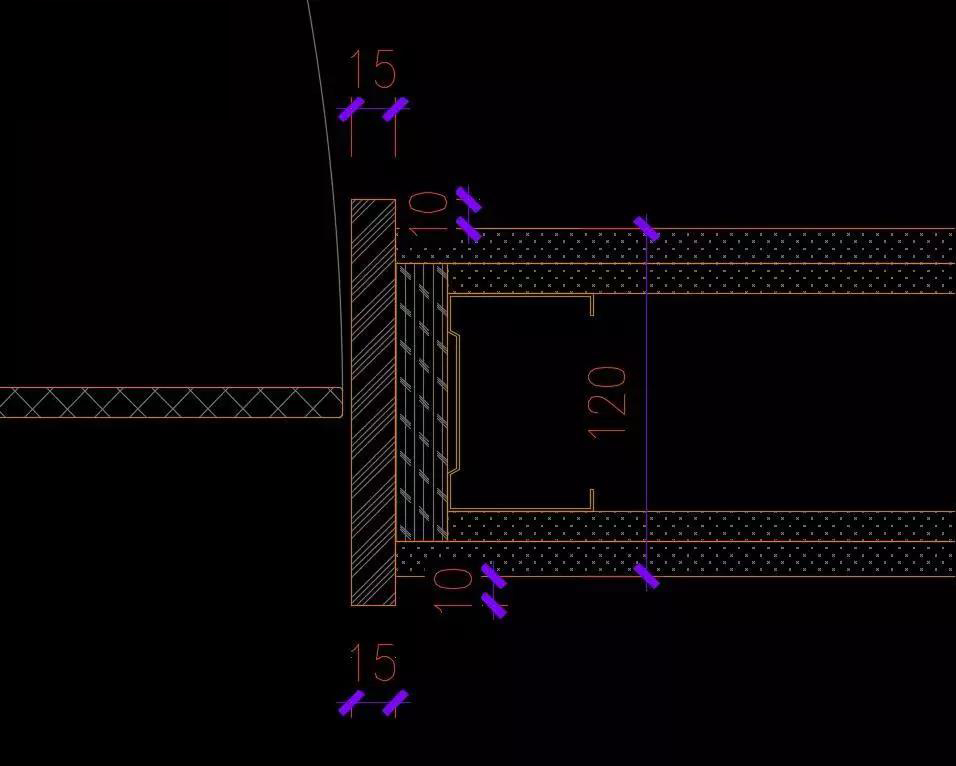

▲超薄金屬門套的優化做法

就（jiù）如上圖所示，在前期設計時稍微優化下（xià）超薄（báo）金屬門套的節（jiē）點做法，再保證設計效（xiào）果，就會極大的降低門套的造（zào）價。深化設計（jì）的作用（yòng）就是（shì）在這些細枝末節的地方體現出來的。

2、最終選擇做不鏽鋼飾麵時，根據色（sè）澤、質感、剛度等幾個方麵來綜合評定所用材料。

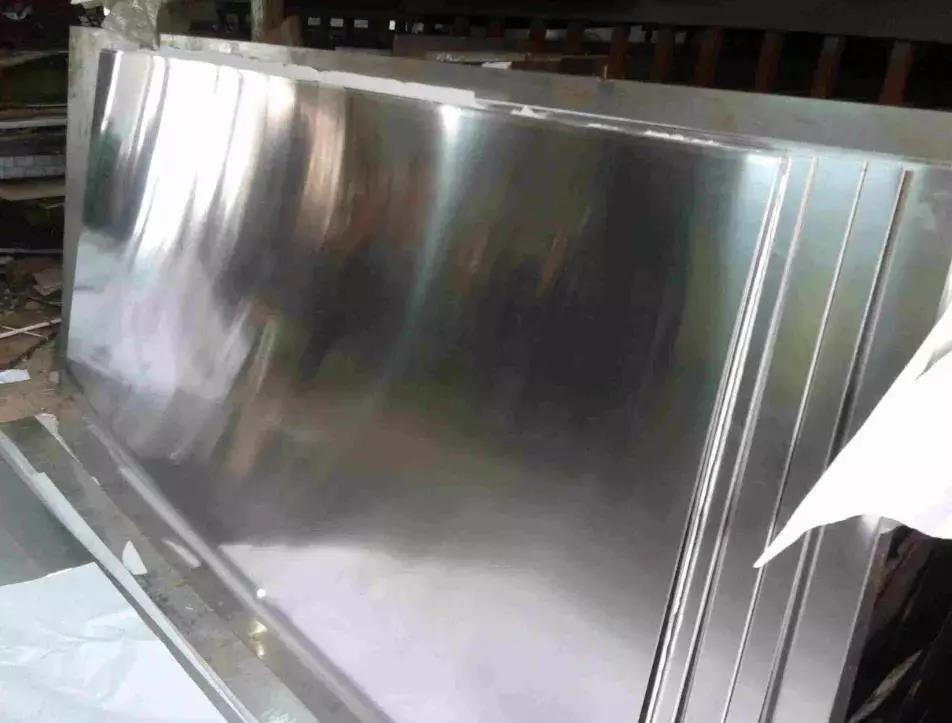

3、當不鏽鋼單塊（kuài）麵積過大時（shí）（超過1平（píng）方米（mǐ）），厚度應≥1.2mm，且麵積越（yuè）大采用厚度越厚；否則會因不鏽鋼（gāng）自身剛（gāng）度差（chà）及其容易使其表麵不平整、起坡有凹凸麵，造成麵板整體（tǐ）觀感差等等後果。

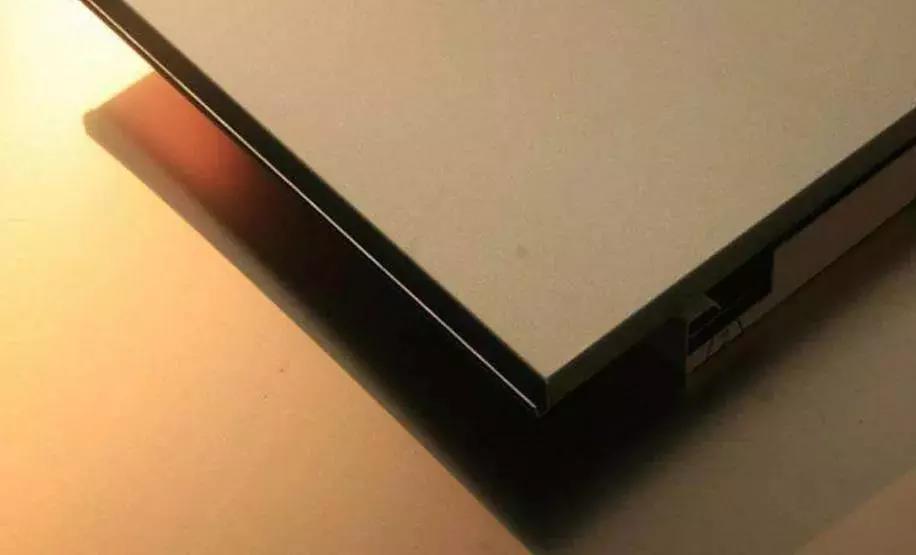

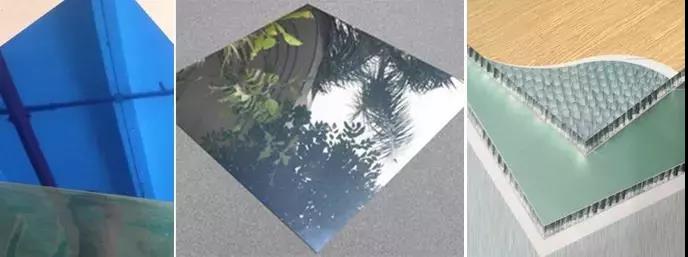

4、當采用反射強度高或者對不鏽鋼的（de）平整度要求較高（gāo）時，可以采（cǎi）用（yòng）金屬蜂窩板來進行打底處理，來保（bǎo）證麵板的平整（zhěng）度，避免波光反射的現場。

5、選擇使用不鏽鋼隔斷或者收（shōu）邊條時，應注意，不鏽鋼條的折（shé）邊寬度不宜小於5mm，否則必然造（zào）成減少不（bú）鏽鋼厚（hòu）度來滿足（zú）其折邊寬度，最終造成材料成本增加，自身剛度（dù）變低。

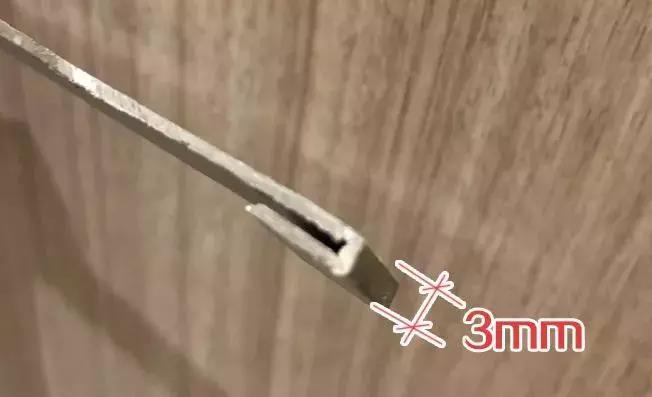

ps：不鏽鋼條最小可以折邊到3mm，但是如果是用（yòng）於隔斷或者收邊條（tiáo）時，建議直接采用3mm厚的不鏽鋼板為宜（yí）。

03.

施工過程中導致的質量問題（tí）

在施工（gōng）過程中往往會因為施工方對工程控製（zhì）不力，對接不到（dào）位，交（jiāo）底（dǐ）不及時等等原因而造成種種的質量（liàng）問（wèn）題，對於不鏽鋼施工而言，最常見的施工問（wèn）題有下列情況。

一、板材安裝不平整、不順直

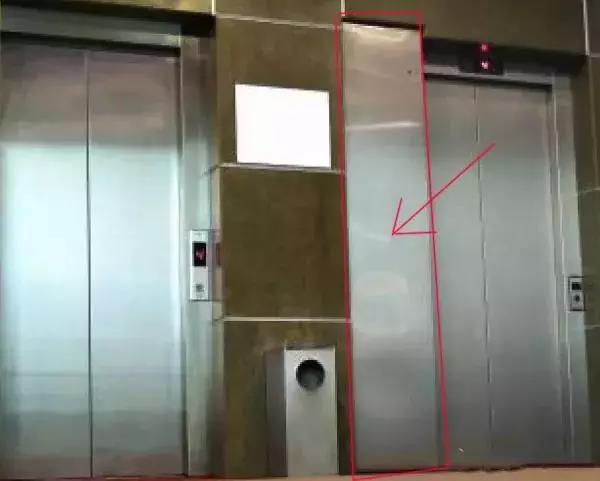

▲不（bú）鏽鋼飾麵不（bú）平整

1、由於不鏽鋼飾麵板和不鏽鋼條多為背部打膠貼於基層板上，所以若使用劣質（zhì）飾麵板，厚度不足時，往往會（huì）由於打膠不勻稱、膠（jiāo）液收縮，造（zào）成後期不鏽鋼表麵不順直（zhí）的現象。

2、建議不鏽鋼厚度不易低於1.2mm，膠粘施工時膠體不易過多，這樣可以有效杜（dù）絕膠粘時過厚（hòu）或過薄造成的表麵不平整現象。並（bìng）且在進場驗收時需加強檢查力度，以防供應商用劣質（zhì）或厚度（dù）不滿足要求的不鏽鋼進行以次充好，造成後期的種種通病。

二、焊接不規（guī）範

1、在製作與安裝不鏽鋼隔斷、欄杆扶手、花格造型等（děng）等需要（yào）焊接的不（bú）鏽鋼製品時，沒有使用專用的不（bú）鏽鋼焊條（實芯焊絲（sī）或藥芯焊絲），隨意使用其他鋼管通用焊條。破壞了不鏽鋼的塗層，最終導致（zhì）焊口處生鏽老化。

2、焊接不鏽鋼時，未分時間（jiān）段焊接，使焊口一直處於高（gāo）溫狀態，導致焊接時破（pò）壞不鏽鋼的穩定性（xìng），造成（chéng）氧化現（xiàn）象進（jìn）而使（shǐ）得不鏽鋼生鏽老化。

三、現（xiàn）場野蠻施工

在安裝過程中，有些所謂（wèi）的“施工野戰部隊”，會直（zhí）接使用榔頭或尖銳物，簡（jiǎn）單粗暴的對不鏽鋼進行安裝，造成直接破壞。

所以在不鏽（xiù）鋼安裝（zhuāng）前，一定（dìng）要（yào）對施工方或者工人進（jìn）行設（shè）計交底，要（yào）求在安裝不鏽鋼時，必須使用柔性手法來進行施工，並在（zài）施工過（guò）程中佩戴手套，防止（zhǐ）指紋汙染。

04.

現場環境因素導致的質量（liàng）問題

在實際施工過程中，除了材料的選擇（zé）和施工過程（chéng）的控製（zhì），下（xià）麵兩點環境因素也是設計師（shī）需要了解的（de），往往很多質量（liàng）問題（tí）都是來自於此。

1、工序倒置：

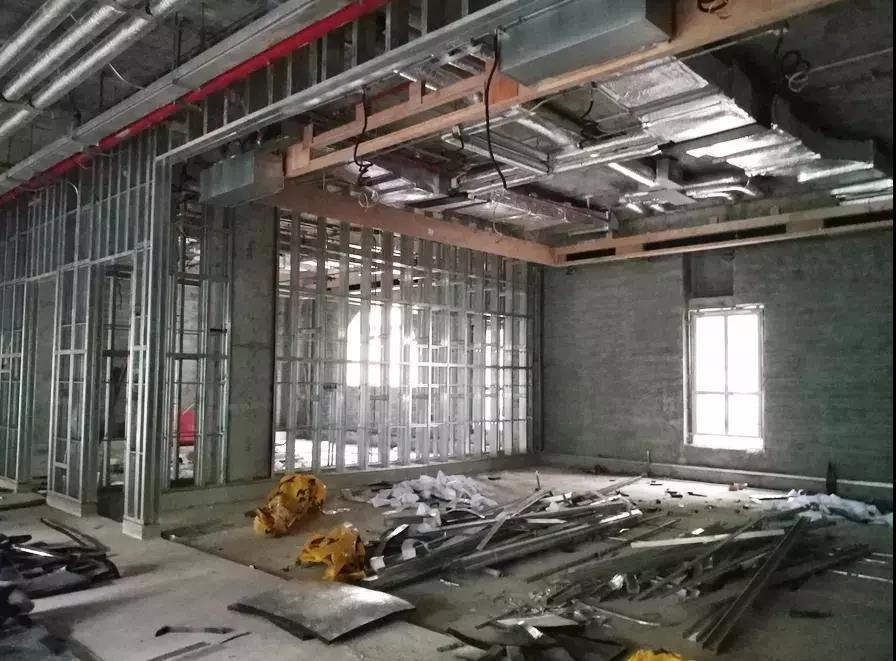

▲未（wèi）對（duì）不鏽鋼進行成品保護（hù），導致被其他工種破（pò）壞

由於工序倒置而引起的施工衝突、或做完後有拆除重做，會造成材質之間收（shōu）不了口或者各工（gōng）種互相傷害，留下質量（liàng）隱患。

2、成品保護不到位：

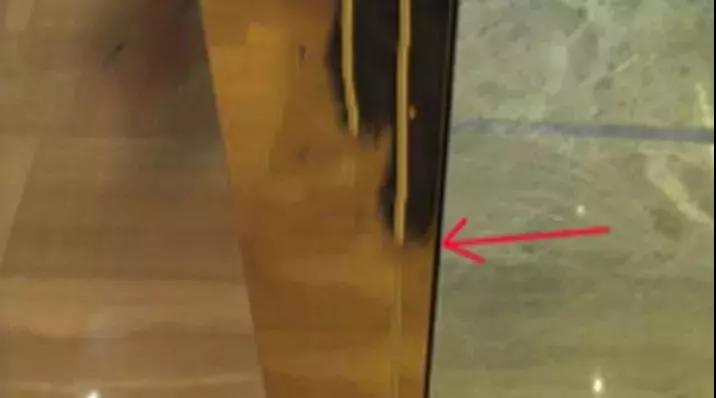

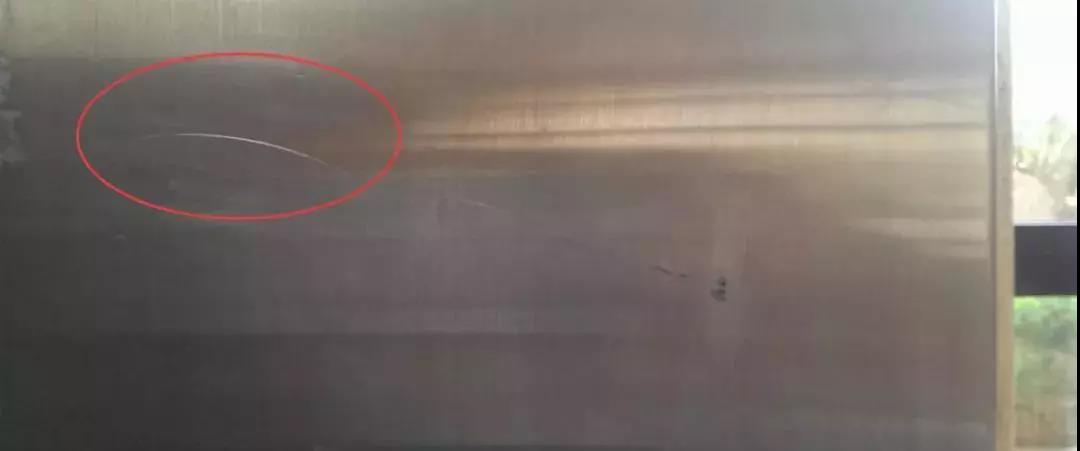

▲未做成品保護，未（wèi）完工就刮花不鏽鋼

完工後，未做（zuò）成品（pǐn）保護或（huò）保護不到位，封閉不密實，導致不鏽鋼條被刮花或出現咬色等現象。

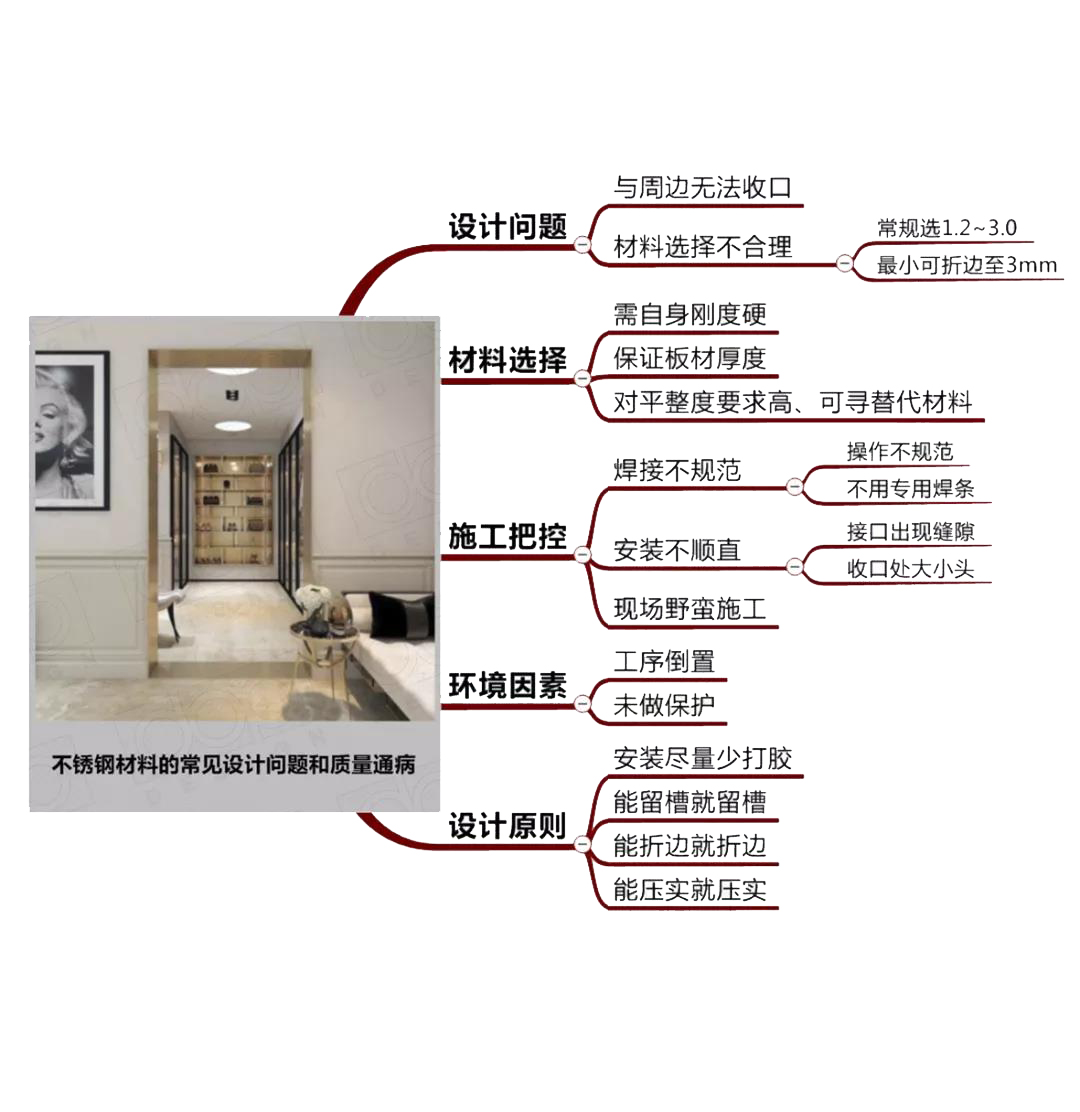

最後，用一張卡片來回顧下全文：

鋼一族始終為客戶提供全（quán）方位細致（zhì）周到的服務，

圍繞客戶的需（xū）求，持續創新進步!

秉承品質、服務、誠信，致（zhì）力打造有設計感的（de）不鏽鋼裝飾！

如您想要了解（jiě）更多不鏽鋼（gāng）知識、產品、案例

歡迎識別下方二維碼（mǎ）

關注羞羞视频（men）！

聯（lián）係（xì）方式/Contact

電（diàn）話：0771-3822228

Q Q：3293338913

工廠地址:南寧市西（xī）鄉塘區園藝路北湖工業區(廣西金航通混凝土有限公司)旁邊（biān）工業區（qū）12棟
